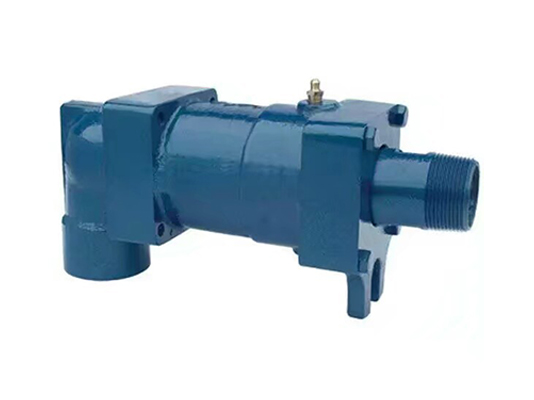

Dd型旋转接头
产品分类：D型旋转接头
D型旋转接头 Dd为了能够减少摩擦，延长该接头的使用时间，该密封装置选用的是外装式构造，端面比压值呈下降趋势，可以随便调换该接头的密封程度以及补偿器的调整。Dd型旋转接头的优势在于它选用了浮动式的密封器和波纹形状的补偿器。
订购热线：18663219993
立即咨询Dd型旋转接头使用说明：
最高转速：≤500RPM
最高温度：≤220℃
最高压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
结构特点：
D型旋转接头 Dd为了能够减少摩擦，延长该接头的使用时间，该密封装置选用的是外装式构造，端面比压值呈下降趋势，可以随便调换该接头的密封程度以及补偿器的调整。Dd型旋转接头的优势在于它选用了浮动式的密封器和波纹形状的补偿器。
Dd型旋转接头 单向流通式——螺纹连接：
规格 | 型号 | A | C | E | F1 | G | H | I | J | L | L4 | L5 | L7 | N |
10 | Dd-10 | R3/8 | Rc3/8 | 79 | 40 | 8 | 55 | 14 | 34 | 164 | 149 | 36 | 16 | 10 |
15 | Dd-15 | R1/2 | Rc1/2 | 79 | 40 | 8 | 55 | 14 | 34 | 175 | 158 | 42 | 20 | 14 |
20 | Dd-20 | R3/4 | Rc3/4 | 89 | 45 | 10 | 65 | 18 | 38 | 197 | 177 | 45 | 22 | 18 |
25 | Dd-25 | R1 | Rc1 | 110 | 55 | 10 | 70 | 14 | 40 | 256 | 231 | 63 | 25 | 25 |
32 | Dd-32 | R1-1/4 | Rc1-1/4 | 119 | 78 | 11 | 82 | 18 | 48 | 264 | 234 | 57.5 | 28 | 32 |
40 | Dd-40 | R1-1/2 | Rc1-1/2 | 125 | 83 | 10 | 92 | 20 | 50 | 288 | 256 | 60 | 30 | 38 |
50 | Dd-50 | R2 | Rc2 | 167 | 88 | 10 | 95 | 18 | 42 | 308 | 270 | 66 | 32 | 48 |
65 | Dd-65 | R2-1/2 | Rc2-1/2 | 186 | 110 | 14 | 120 | 20 | 50 | 359 | 314 | 72 | 42 | 64 |
80 | Dd-80 | R3 | Rc3 | 207 | 115 | 16 | 130 | 24 | 54 | 404 | 348 | 94 | 45 | 75 |
100 | Dd-100 | R4 | Rc4 | 277 | 120 | 20 | 160 | 28 | 80 | 705 | 623 | 118 | 50 | 98 |
