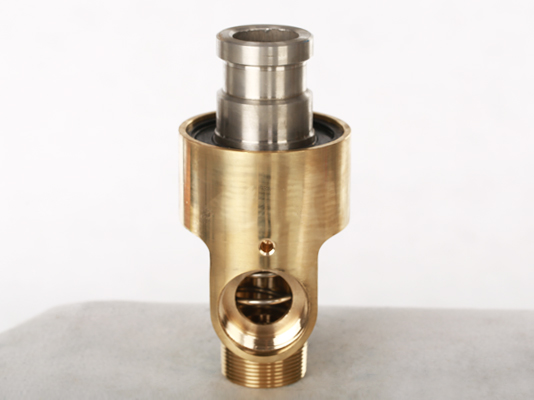

HD型旋转接头
产品分类：H型旋转接头
HD型的旋转接头的壳身是用铜管制成的，别的地方是不会发生腐蚀的不锈钢材质。选用的轴承HRB系列轴承，HRB系列的轴承一直都是做机械的，具有比较深厚的基底，制造轴承更加的专业，使用时间长，更加的精细。进口特种碳化硅陶瓷环的密度更精···
订购热线：18663219993
立即咨询HD型旋转接头 单向流通式——螺纹连接
产品介绍：
产品型号 | HD型旋转接头 |
产品材质 | 铜质壳体，其它不锈钢 |
使用年限 | 两年 |
使用环境 | 钢铁厂-冷轧辊 |
可通介质 | 水、空气、盐水、液压油 |
产品优势 | 用于钢铁厂，可耐受的转速比其它材质要高 |
可耐受温度 | 温度：t≤100℃ |
转 速 | 转速：n≤1000RPM |
特 别 | 超过正常参数，可联系定制 |
适用范围：
最高转速：n≤1000RPM
最高温度：t≤100℃
最高压力：≤1.0MPa
适用介质：水、空气、盐水、液压油
规格型号：
规格型号：
规格 | 型号 | A | C | E | F1 | L | L4 | L6 | L7 | N |
6 | HD-6 | R1/8 | Rc1/8 | 39 | 20 | 76 | 66 | 22 | 12 | 5 |
8 | HD-8 | R1/4 | Rc1/4 | 39 | 20 | 76 | 66 | 22 | 12 | 5 |
10 | HD-10 | R3/8 | Rc3/8 | 55 | 28 | 105 | 90 | 30 | 15 | 8 |
15 | HD-15 | R1/2 | Rc1/2 | 55 | 28 | 105 | 90 | 30 | 18 | 12 |
20 | HD-20 | R3/4 | Rc3/4 | 62 | 31 | 115 | 95 | 30 | 20 | 16 |
25 | HD-25 | R1 | Rc1 | 74 | 37 | 125 | 103 | 33 | 20 | 20 |
32 | HD-32 | R1-1/4 | Rc1-1/4 | 90 | 45 | 156 | 128 | 42 | 25 | 30 |
40 | HD-40 | R1-1/2 | Rc1-1/2 | 95 | 48 | 160 | 130 | 40 | 25 | 36 |
50 | HD-50 | R2 | Rc2 | 122 | 61 | 220 | 182 | 60 | 35 | 48 |
65 | HD-65 | R2-1/2 | Rc2-1/2 | 156 | 78 | 256 | 211 | 68 | 40 | 62 |
80 | HD-80 | R3 | Rc3 | 160 | 80 | 286 | 231 | 90 | 35 | 75 |
100 | HD-100 | R4 | Rc4 | 220 | 110 | 405 | 335 | 90 | 45 | 98 |
HD-F型旋转接头 单项流通式----半分环法兰连接
产品介绍：
产品型号 | HD-F型旋转接头 |
产品材质 | 铜质壳体，其它不锈钢 |
使用年限 | 两年 |
使用环境 | 钢铁厂-冷轧辊 |
可通介质 | 水、空气、盐水、液压油 |
产品优势 | 用于钢铁厂，可耐受的转速比其它材质要高 |
可耐受温度 | 温度：t≤100℃ |
转 速 | 转速：n≤1000RPM |
特 别 | 超过正常参数，可联系定制 |
冷却水旋转接头HD-F产品参数：
转速：n≤1000RPM
温度：t≤100℃
压力：≤1.0MPa
介质：水、空气、盐水、液压油
冷却水旋转接头HD-F结构特点：
HD-F型旋转接头被有关冷却的产品制造广泛应用。具有占用空间小，分量小，损耗传感器小的好处，采用美国先进技术把密封处制造的更加精细，且密封件选用的是出口专用的部件。
规格型号：
规格 | 型号 | C | E | F1 | L | L4 | L6 | N | O | P | Q | R | S | T | U |
10 | HD-F10 | Rc3/8 | 55 | 28 | 118 | 103 | 43 | 8 | 20 | 60 | 90 | 14 | 6 | 4 | 14 |
15 | HD-F15 | Rc1/2 | 55 | 28 | 118 | 103 | 43 | 12 | 26 | 65 | 95 | 14 | 8 | 4 | 14 |
20 | HD-F20 | Rc3/4 | 62 | 31 | 132 | 112 | 47 | 16 | 32 | 75 | 105 | 16 | 8 | 4 | 14 |
25 | HD-F25 | Rc1 | 74 | 37 | 141 | 119 | 49 | 20 | 36 | 85 | 115 | 16 | 10 | 4 | 14 |
32 | HD-F32 | Rc1-1/4 | 90 | 45 | 171 | 143 | 57 | 30 | 46 | 100 | 140 | 18 | 10 | 4 | 18 |
40 | HD-F40 | Rc1-1/2 | 95 | 48 | 177 | 147 | 57 | 36 | 50 | 110 | 150 | 18 | 10 | 4 | 18 |
50 | HD-F50 | Rc2 | 122 | 61 | 225 | 187 | 65 | 48 | 60 | 125 | 165 | 20 | 14 | 4 | 18 |
65 | HD-F65 | Rc2-1/2 | 156 | 78 | 264 | 219 | 76 | 62 | 75 | 145 | 185 | 20 | 18 | 4 | 18 |
80 | HD-F80 | Rc3 | 160 | 80 | 286 | 231 | 90 | 75 | 90 | 160 | 200 | 20 | 12 | 8 | 18 |
100 | HD-F100 | Rc4 | 220 | 110 | 380 | 310 | 70 | 98 | 114 | 180 | 220 | 22 | 12 | 8 | 18 |
