HS型旋转接头
产品分类：H型旋转接头
HS型旋转接头（高速旋转接头）的密封结构是平衡式的，密封环的压力均匀，减少了密封载荷给磨损面所带来的摩擦。具有转动速度迅速，使用时间长，特别坚固。其高转速为1000RPM，高压力为1.0Mpa。一般接头的温度为100度，高温的接头温度为18···
订购热线：18663219993

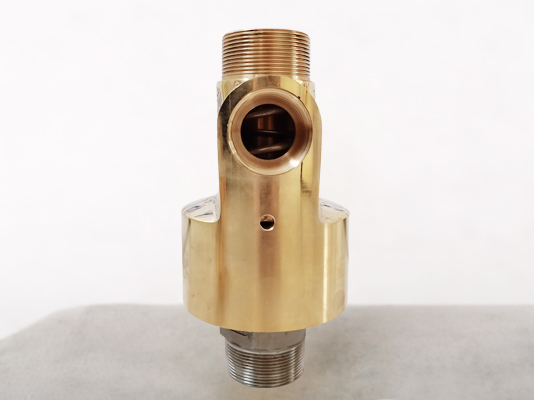

立即咨询 HS-G型旋转接头 双向流通内管固定式——螺纹连接
产品介绍：
产品型号 | HS-G型旋转接头 |
产品材质 | 铜质壳体，其它不锈钢 |
使用年限 | 两年 |
使用环境 | 钢铁厂-冷轧辊 |
可通介质 | 水、空气、盐水、液压油 |
产品优势 | 用于钢铁厂，可耐受的转速比其它材质要高 |
可耐受温度 | 温度：t≤100℃ |
转 速 | 转速：n≤1000RPM |
特 别 | 超过正常参数，可联系定制 |
HS-G产品参数：
转速：n≤1000RPM
温度：t≤100℃
压力：≤1.0MPa
介质：水、空气、盐水、液压油
行业：钢铁厂冷轧辊
冷却水旋转接头HS-G结构特点：
HS-G型旋转接头（高速旋转接头）的密封结构是平衡式的，密封环的压力均匀，减少了密封载荷给磨损面
所带来的摩擦。具有转动速度迅速，使用时间长，特别坚固。其高转速为1000RPM，高压力为1.0Mpa。
一般接头的温度为100度，高温的接头温度为180度。适用于针织，炼金，造纸，水、空气等的高速设备。
规格型号：
规格 | 型号 | A | B | C | D | E | F1 | F2 | K | L | L1 | L3 | L4 | L6 | L7 | N |
15 | HS-G15-6 | R1/2 | G1/8 | Rc1/2 | Rc1/2 | 55 | 28 | 25 | 15 | 147 | 135 | 125 | 90 | 30 | 17 | 12 |
20 | HS-G20-8 | R3/4 | G1/4 | Rc3/4 | Rc1/2 | 62 | 31 | 30 | 32 | 170 | 155 | 140 | 95 | 30 | 20 | 16 |
25 | HS-G25-10 | R1 | G3/8 | Rc3/4 | Rc1/2 | 74 | 37 | 33 | 26 | 175 | 160 | 145 | 103 | 33 | 20 | 20 |
32 | HS-G32-15 | R1-1/4 | G1/2 | Rc1-1/4 | Rc1/2 | 90 | 45 | 38 | 32 | 211 | 196 | 182 | 128 | 42 | 25 | 30 |
40 | HS-G40-20 | R1-1/2 | G3/4 | Rc1-1/2 | Rc3/4 | 95 | 48 | 43 | 36 | 232 | 210 | 185 | 130 | 40 | 25 | 36 |
50 | HS-G50-25 | R2 | G1 | Rc1-1/2 | Rc1 | 122 | 60 | 51 | 46 | 300 | 278 | 255 | 182 | 60 | 35 | 48 |
65 | HS-G65-32 | R2-1/2 | G1-1/4 | Rc2 | Rc1-1/4 | 156 | 78 | 62 | 50 | 350 | 325 | 295 | 211 | 68 | 40 | 62 |
80 | HS-G80-40 | R3 | G1-1/2 | Rc2-1/2 | Rc1-1/2 | 160 | 80 | 70 | 50 | 383 | 353 | 286 | 231 | 90 | 35 | 75 |
