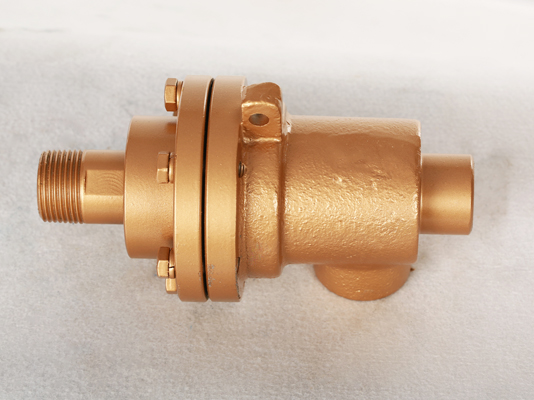

QD型旋转接头
产品分类：Q型旋转接头
Q系列旋转接头采用性能可靠的球面磨擦密封结构，能自动调心，自动补偿，可适于旋转精度较低、同心度不高的设备中；内部仅有四个零部件，这种简单而有效的结构使其维护更方便，可靠的材料保证及经过精研的球面与底平面，能提供足够的寿命。···
订购热线：18663219993
立即咨询QD型旋转接头（20-50）参数：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
产品特点：
Q型旋转接头 QD（20-50）的动密封的组件都是经过精密机械加工过包括：密封环、外管球面、底盖等。动密封在工作时密封环是不与外壳体接触的，而是浮动在底盖和外壳体组成的空间之中的。本产品具有结构简单、维护方便、可靠性高、耐高温等特点。
QD型旋转接头 单向流通式——螺纹连接
规格 | 型号 | A | C | E | F1 | H | I1 | I2 | J | L | L4 | L5 | L7 | M1 | M2 | N |
20 | QD20 | R3/4 | Rc3/4 | 96 | 48 | 48 | 12 | 12 | 25 | 141 | 144 | 40 | 20 | 89 | - | 18 |
25 | QD25 | R1 | Rc1 | 75 | 50 | 55 | 12 | 12 | 26 | 180 | 169 | 47 | 22 | - | 95 | 25 |
32 | QD32 | R1-1/4 | Rc1-1/4 | 120 | 63 | 70 | 14 | 14 | 26 | 259 | 194 | 58 | 25 | - | 94 | 30 |
40 | QD40 | R1-1/2 | Rc1-1/2 | 130 | 70 | 78 | 16 | 16 | 32 | 285 | 220 | 69 | 30 | - | 125 | 38 |
50 | QD50 | R2 | Rc2 | 160 | 80 | 80 | 18 | 18 | 35 | 338 | 239 | 65 | 32 | 133 | - | 48 |
QD（65-100）蒸汽旋转接头参数：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水产品特点 :
适用转速：≤100RPM 适用温度：≤220℃ 适用压力：≤1.8MPa 适用介质：饱和蒸汽、过热蒸汽、过热水
单向流通式——螺纹连接
规格 | 型号 | A | C | E | F1 | H1 | H2 | I | L | L4 | L5 | L7 | N |
65 | QD-65 | R2-1/2 | Rc2-1/2 | 190 | 85 | 220 | 270 | 20 | 318 | 195 | 80 | 40 | 64 |
80 | QD-80 | R3 | Rc3 | 230 | 110 | 300 | 355 | 26 | 367 | 220 | 85 | 45 | 75 |
100 | QD-100 | R4 | Rc4 | 261 | 120 | 300 | 354 | 26 | 367 | 265 | 87 | 45 | 97
|
