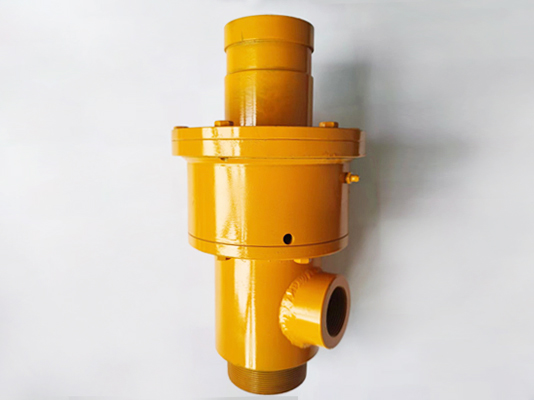

QS-G型旋转接头（20-50）注解：
适用转速：≤100RPM
适用温度：220℃
适用压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
产品材质：球墨铸铁
使用环境： 熟料压延机、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备

结构特点：
Q型旋转接头QS-G（20-50）一般作为设备的主要旋转部件，直接接到烘筒上或者辊子上。本产品使用精密加工的外管体球面、底盖和密封环共同组成动密封摩擦副，可靠性高。球面密封环可以在外管面与底盖组成的空间中滑动。本产品内部可以自由支撑，无油轴承和壳体之间紧密结合，安装时没有太高的精度要求。旋转接头长时间工作后，球面密封环会磨损，此时可以通过弹簧的压力得到补偿，补偿后壳体会向后移动，外管体上的刻度线可以方便的观察到球面密封环的磨损程度。旋转接头工作时介质在球面密封环和无油轴承上覆盖一层液态膜，既可以增加密封性能，又可以提高润滑，增加产品的使用寿命。

QS-G型旋转接头  　双向流通内管固定式——螺纹连接

QS-G型旋转接头（65-100）注解：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

结构特点：
Q型旋转接头QS-G（65-100）内部可以自由支撑，无油轴承和壳体之间紧密结合，安装时没有太高的精度要求。旋转接头长时间工作后，球面密封环会磨损，此时可以通过弹簧的压力得到补偿，补偿后壳体会向后移动，外管体上的刻度线可以方便的观察到球面密封环的磨损程度。本产品使用精密加工的外管体球面、底盖和密封环共同组成动密封摩擦副，可靠性高。球面密封环可以在外管面与底盖组成的空间中滑动。旋转接头工作时介质在球面密封环和无油轴承上覆盖一层液态膜，既可以增加密封性能，又可以提高润滑，增加产品的使用寿命。一般作为设备的主要旋转部件，直接接到烘筒上或者辊子上。

QS-G型旋转接头   双向流通内管固定式——螺纹连接:
